Передаточное число (i): 19,0 (планетарная двухступенчатая передача).
Максимальный выходной крутящий момент: 130 000 Н·м (пиковый – до 150 000 Н·м).
Гидравлические параметры: рабочее давление – до 350 бар, максимальный расход масла – 280 л/мин, рекомендуемая вязкость – 32–46 cSt.
Масса (сухая): 385 кг (без масла и фланцевых адаптеров)

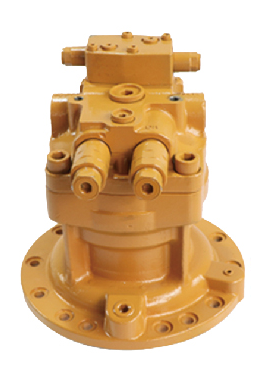

Роторный редуктор LD200 модели M5X130-19T представляет собой высокомоментный планетарный механизм поворота, разработанный для установки на тяжелую гусеничную технику 20–25-тонного класса. Данный агрегат является прямым функциональным аналогом узла поворота для экскаватора CATERPILLAR 320C, что обеспечивает 100% геометрическую и посадочную совместимость со штатными креплениями, валами и гидромоторами оригинала.
Конструкция редуктора базируется на двухступенчатой планетарной схеме с герметичным масляным картером. Первая ступень (солнечная шестерня – сателлиты) обеспечивает первичное снижение оборотов, вторая ступень (водило с крупными сателлитами) формирует итоговое передаточное число 19. Благодаря такому соотношению, на выходном валу достигается крутящий момент 130 000 Н·м, что позволяет уверенно поворачивать платформу с ковшом, загруженным плотным грунтом или скальной породой, даже при работе на уклонах до 30°.
Особое внимание в конструкции уделено подшипниковому узлу выходного вала – использован роликовый конический подшипник повышенной грузоподъемности с регулируемым осевым зазором, что критически важно для восприятия радиальных и осевых нагрузок, возникающих при резких разворотах гусениц. Корпус редуктора выполнен из высокопрочного чугуна с шаровой графитом (GGG-40), что обеспечивает жесткость и демпфирование ударных нагрузок. Все уплотнения двойного действия (полиуретан + армированный NBR) рассчитаны на работу при температурах от –40°C до +120°C и гарантируют отсутствие утечек масла даже при давлении в гидросистеме до 350 бар.
Гидравлическая часть редуктора адаптирована под стандартные аксиально-поршневые моторы с рабочим объемом до 130 см³/об. Торцевая поверхность корпуса имеет универсальную розетку под моторы Sauer-Danfoss, Rexroth A2FE и Kawasaki. Встроенный клапан перепуска (опционально) защищает механизм от гидроударов. Редуктор поставляется в сухом виде (без масла), что позволяет использовать фирменные масла CAT или их аналоги (ISO VG 46). Рекомендуемый интервал замены масла – 2000 моточасов. Агрегат выдерживает пиковые перегрузки до 150 000 Н·м, что делает его оптимальным выбором для карьерных и строительных работ с высокой интенсивностью циклирования.
Совместимость:
Устанавливается на гусеничные экскаваторы CATERPILLAR 320B/C/D, CAT 322, Hyundai R210/R215/R225, Volvo EC210/EC220, Doosan DX210/DX225, Kobelco SK200/SK210, Komatsu PC200/PC210, Hitachi ZX200/ZX210, а также на колесные экскаваторы-погрузчики JCB 3CX/4CX (с адаптером), бульдозеры CAT D6K/D6N (механизм поворота гусениц) и фронтальные погрузчики WA380/WA400
